緊急切斷閥（KD743X(R)）

產品標準 :GB12238

公稱壓力 :PN1.6MPa

公稱通徑 :DN300 -2000mm

適用溫度 : ≤ 600 ℃

密封副形式 : 硬密封、軟密封

密封滲漏量： GB/T13927

該閥靠液壓開啟，靠彈簧蓄能關閉，關閉時間為 0.5-1 秒可調。可廣泛用于電廠、熱電廠及高爐 TRT 裝置上，起保護汽輪機、發(fā)電機和管路設備作用。詳見緊急切斷閥控制原理。

緊急切斷閥控制原理

2000年9月28日 國家電力公司發(fā)布了《防止電力生產重大事故的二十五項重點要求》，其中：第 9.1.10 條規(guī)定：抽汽機組必須設置有用于事故快關的緊急切斷閥，保護汽輪機組防止蒸汽倒灌而引起汽輪機組超速。鐵閥集團特閥公司研制生產的緊急切斷閥能夠在 0.5~1 秒鐘內快速關閉，有效地防止汽輪機組蒸汽倒灌引起的超速問題。緊急切斷閥主要由閥門本體、油缸 - 彈簧執(zhí)行機構、液控箱、電控箱等組成。開閥時，按下開閥銨鈕或接系統指令（電控箱設為遠控），液控箱工作，液壓油進入油缸底部推動油缸帶動閥門開啟，同時彈簧壓縮蓄能；當汽輪機組出現緊急情況時，通過液壓信號或電信號傳遞給閥門的液壓或電氣控制系統，閥門在彈簧的作用下迅速關閉，關閉時間為 0.5~1 秒，從而起到保護汽輪機和管路設備的作用。

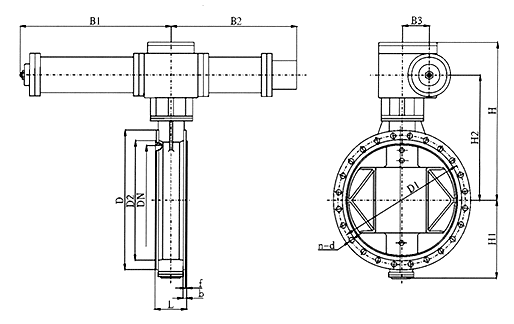

主要外形尺寸、連接尺寸和質量
